TIME RELAY  ST3P
  PRINT    CLOSE

SPECIFICATION

Voltage
AC24,48,60,
110,220V 50Hz
DC24,48,60,110V
Timing range
Contact
ST3A:Timed 2PDT
ST3PC:Timed SPDT,Inst.SPDT
ST3PF:Timed SPDT
A:0.05-0.5S/5S
/30S/3M
B:0.1-1S/10S
/60S/6M
C:0.5-5S/50S/5M/30M
D:1-10S/100S
/10M/60M
E:5-60S/10M
/60M/6H
F:0.25-2M/20M
/2H/12H
G:0.5-4M/40M
/4H/24H
Operation
ST3PA:On-delay
ST3PC:On-delay with Inst. contact
ST3PF:off-delay
1S.5S.10S.30S.60S

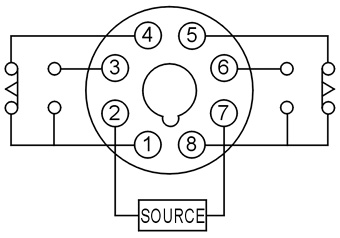

MOUNTING DIAGRAM
